Tìm Hiểu Về Kích Thước Ống Thoát Nước: Hướng Dẫn, Tiêu Chuẩn Và Lựa Chọn Phù Hợp

Kích thước ống thoát nước là một yếu tố quan trọng trong hệ thống thoát nước của ngôi nhà hoặc công trình xây dựng. Việc lựa chọn đúng kích thước ống thoát nước không chỉ đảm bảo hiệu quả vận hành mà còn giúp tránh những vấn đề liên quan đến dòng chảy nước, bảo vệ ngôi nhà khỏi hư hỏng do tràn nước. Tuy nhiên, nhiều người vẫn gặp khó khăn khi đối mặt với việc lựa chọn kích thước phù hợp cho hệ thống ống thoát nước. Điều này có thể làm cho quá trình xây dựng hoặc sửa chữa trở nên phức tạp và đòi hỏi sự hiểu biết về các tiêu chuẩn và quy định. Trong bài viết này, Môi Trường Thành Công sẽ giúp bạn hiểu rõ hơn về kích thước ống thoát nước, các tiêu chuẩn liên quan và cung cấp hướng dẫn để bạn có thể lựa chọn kích thước phù hợp cho hệ thống thoát nước của mình. Hãy cùng khám phá để đảm bảo một hệ thống thoát nước hoạt động tốt và an toàn cho ngôi nhà của bạn.

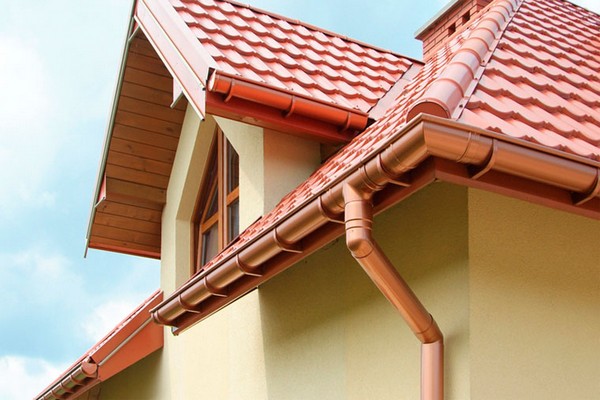

Tại sao cần lắp hệ thống thoát nước mưa trên mái nhà?

cach-lap-dat-ong-thoat-nuoc-mua-1

Vai trò của hệ thống thoát nước mưa trên mái nhà rất quan trọng vì những lý do sau đây:

  • Hệ thống thoát nước mưa giúp kiểm soát dòng chảy, tránh việc nước tràn ra tường và sàn nhà. Đồng thời, nó không để nước tích tụ trên mái và không để nước thấm ngược vào bên trong nhà. Điều này ảnh hưởng đến sự vững chắc của cấu trúc và thẩm mỹ của công trình. Nói cách khác, hệ thống thoát nước là một giải pháp cần thiết để ngăn chặn hiện tượng thấm vào ngôi nhà của bạn.
  • Nếu không có hệ thống thoát nước mưa, nước mưa sẽ làm cho rác thải tắc nghẽn và tích tụ theo thời gian. Điều này gây ra vấn đề về vệ sinh và tạo điều kiện cho sinh vật như muỗi, ruồi, vi khuẩn và nấm mốc phát triển gây bệnh.
  • Hệ thống thoát nước gia đình cũng giúp tăng diện tích sử dụng cho các khu vực như góc giải trí, góc làm việc, sân vườn và sân phơi.

Cấu trúc của hệ thống thoát nước mưa

Hệ thống thoát nước mưa bao gồm các thành phần chính như máng thu nước mưa (hay còn gọi là sênô), nắp thu và ống dẫn.

Mặc dù có cấu trúc chung như vậy, nhưng quan trọng là phải thực hiện tính toán cẩn thận trước khi thiết kế hệ thống thoát nước mưa. Ngoài ra, hệ thống thoát nước cho mái dốc và mái bằng có những khác biệt riêng. Do đó, cần phải áp dụng các biện pháp hoán đổi và điều chỉnh phù hợp cho từng dự án cụ thể.

Tiêu chuẩn cần tuân thủ khi thiết kế hệ thống thoát nước mưa trên mái

cach-lap-dat-ong-thoat-nuoc-mua-2

Để xác định kích thước phù hợp cho ống thoát nước mưa trên mái, cần thực hiện tính toán theo các công thức tiêu chuẩn dựa trên lưu lượng dòng chảy. Dưới đây là công thức cần áp dụng:

Công thức tính toán lưu lượng thoát nước mưa:

  • Lượng nước: I = H/T (mm/phút) Thể tích: Q = lượng mưa/ha.s (L/ha.s)
  • Mối quan hệ giữa hai cường độ trên được tính như sau: Q = (I x 1000 x 100) : (1000 x 60) = 166,7I
  • Khi I = 1mm/phút, thì Q = 166,7 (L/ha.s)
  • Thời gian mưa được tính từ thời điểm bắt đầu đến kết thúc mỗi đợt mưa và thường được đo bằng giờ hoặc phút.

Tính toán máng xối thoát nước mưa:

Máng xối thường có dạng nửa vòng tròn hoặc hình chữ U. Các công thức tính toán chiều rộng máng xối dựa trên độ dài cung với độ dốc 5mm/m như sau:

  • Độ dài cung 0,16m có thể thoát nước cho diện tích mái 10m2.
  • Độ dài cung 0,25m có thể thoát nước cho diện tích mái 50m2.
  • Độ dài cung 0,33m có thể thoát nước cho diện tích mái 100m2.

Các thông số ống thoát nước phù hợp như sau:

  • Ống đường kính 67mm có thể thoát nước cho diện tích mái 40m2.
  • Ống đường kính 81mm có thể thoát nước cho diện tích mái 50 – 70m2.
  • Ống đường kính 94mm có thể thoát nước cho diện tích mái 70 – 100m2.
  • Ống đường kính 108mm có thể thoát nước cho diện tích mái 100 – 150m2.
  • Ống đường kính 135mm có thể thoát nước cho diện tích mái 150 – 200m2.
  • Ống đường kính 162mm có thể thoát nước cho diện tích mái 200 – 300m2.

Kích thước ống thoát nước mưa

Đường kính ống thoát nước mưa xả ngang

Đường kính Lưu lượng nước mưa (Lít / giờ) Chú ý
Độ dốc 1:50 Độ dốc 1:100
Ø 27 70 50 Không sử dụng ống gộp xả
Ø 34 125 88
Ø 49 247 175 Có thể sử dụng ống gộp xả
Ø 60 473 334
Ø 90 900 525



Đường kính ống thoát nước mưa xả đứng

Đường Kính (mm) Lượng nước ngưng tụ (lít / h) Lưu ý
Ø 21 220 Không sử dụng cho ống gọp xả
Ø 27 410
Ø 34 470 Sử dụng cho ống gọp xả
Ø 49 1440
Ø 60 2760
Ø 76 5710
Ø 90 8280

Yêu cầu khi lắp đặt ống thoát nước mưa trong thiết kế hệ thống

cach-lap-dat-ong-thoat-nuoc-mua-3

Hệ thống ống thoát nước mưa thường được thiết kế theo hướng thẳng đứng, vì vậy cần tuân thủ các yêu cầu sau:

  • Diện tích sân thượng: Đối với diện tích sân thượng có mái dài hơn 100m2, cần lắp đặt 6 ống thoát: 4 ống ở các góc và 2 ống ở giữa.
  • Sử dụng sê nô:
    • Mỗi hệ thống thoát nước mưa cần được lắp đặt sê nô, là bộ phận máng nước có hình chữ U.
    • Sê nô thường được làm bằng nhựa, tôn hoặc kẽm, có kích thước và độ dài phù hợp với mái và độ nghiêng 0,2%.
  • Phễu thu nước mưa: Đầu lỗ thoát cần được trang bị phễu thu nước mưa có cầu chắn rác, để ngăn chặn rác thải như lá cây, vật dụng lạ hoặc con vật gây tắc nghẽn trong đường ống.
  • Sử dụng keo chống thấm: Cần sử dụng keo chống thấm chất lượng cao để trát quanh cổ ống nước mưa, nhằm ngăn nước mưa tràn vào và gây thấm sàn.

Kết luận

Trên hết, việc lựa chọn kích thước ống thoát nước đúng và phù hợp là một yếu tố quan trọng để đảm bảo hiệu quả và an toàn cho hệ thống thoát nước. Bằng cách hiểu rõ về các tiêu chuẩn và quy định, bạn có thể tránh được những vấn đề tiềm ẩn và sự cố không mong muốn trong quá trình sử dụng.

Hãy tiếp tục khám phá các bài viết tiếp theo của chúng tôi để tìm hiểu thêm về cách xử lý bồn cầu thoát nước chậm, kích thước hố ga thoát nướckích thước mương thoát nước. Chúng sẽ cung cấp cho bạn những thông tin cần thiết để quản lý và bảo vệ hệ thống thoát nước một cách hiệu quả.
